使用手册：智能组网
智能组网是RosZ云路由管理平台的VPN组网模块，提供了跨地域设备互联、虚拟专网构建、端口转发等功能。通过这个模块，您可以轻松构建企业级SD-WAN网络，实现多地点设备的安全互联。
组网架构
组网架构页面用于创建和管理VPN组网配置，定义组网的基本参数和设备关系。
组网配置
每个组网显示：ID、组网名称、覆盖区域、边缘模式、组网配置、路由距离、端口范围、接口网段等核心参数。
覆盖区域
支持国内和海外两种覆盖区域，根据设备地理位置选择合适的组网区域。
边缘模式
支持互通模式，实现组网内所有设备之间的网络互联。可以配置NodeZ作为组网中心节点。
网络参数
可以设置路由距离、端口范围、接口网段等网络参数，自定义组网的网络拓扑结构。
拓扑图查看
支持以图形化方式查看组网拓扑，直观了解设备之间的连接关系。

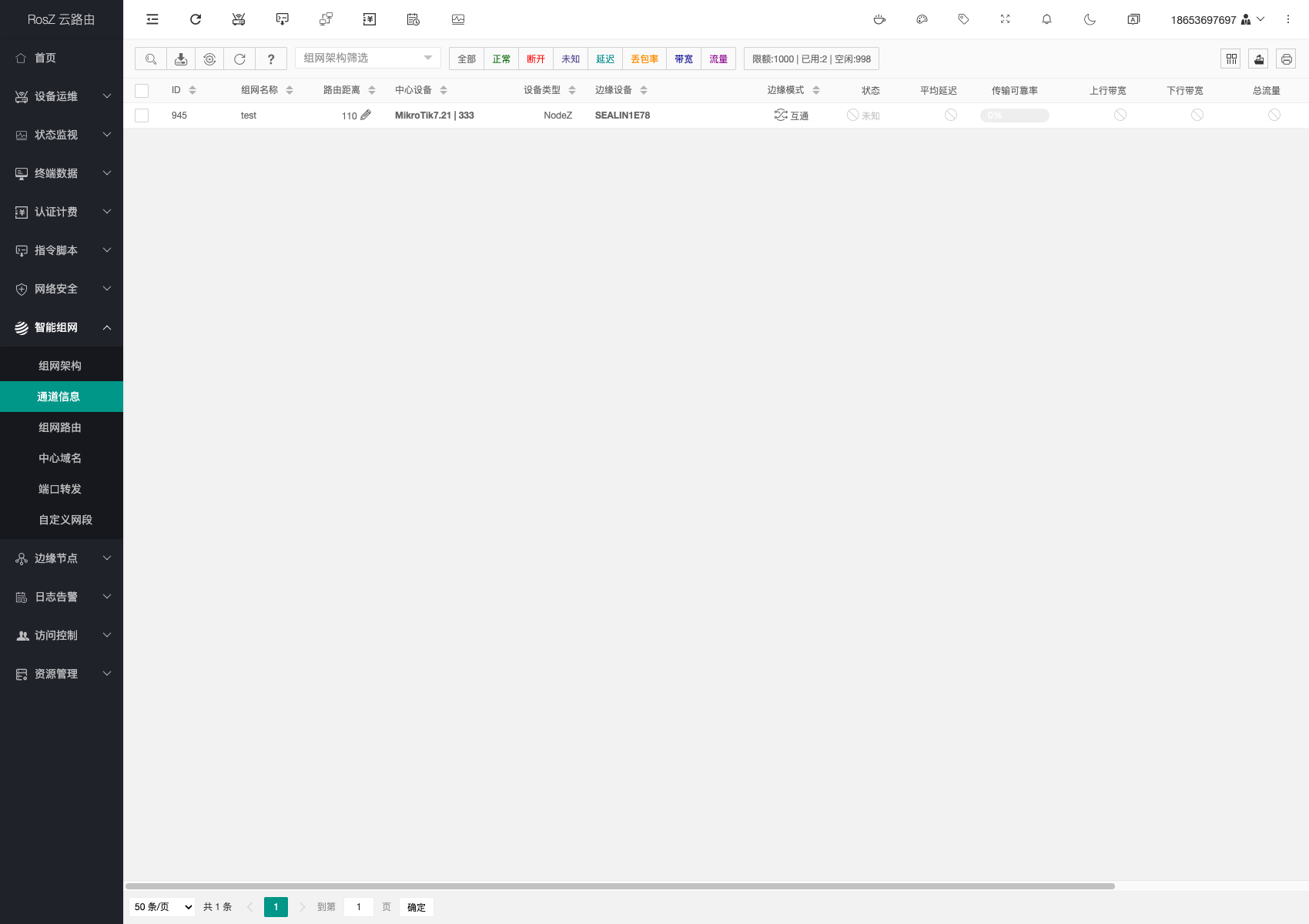

通道信息
通道信息页面显示组网中各设备之间的VPN通道状态和性能指标。
通道状态
每条通道显示：组网名称、路由距离、中心设备、边缘设备、边缘模式、连接状态等信息。状态分为正常、断开、未知三种。
性能指标
实时显示通道的平均延迟、传输可靠率、上下行带宽、总流量等性能数据，帮助监控网络质量。
快速筛选
支持按状态（正常/断开/未知）和性能指标（延迟/丢包率/带宽/流量）快速筛选通道。
自动修复
可以配置通道的自动修复功能，当通道异常时自动尝试恢复连接。

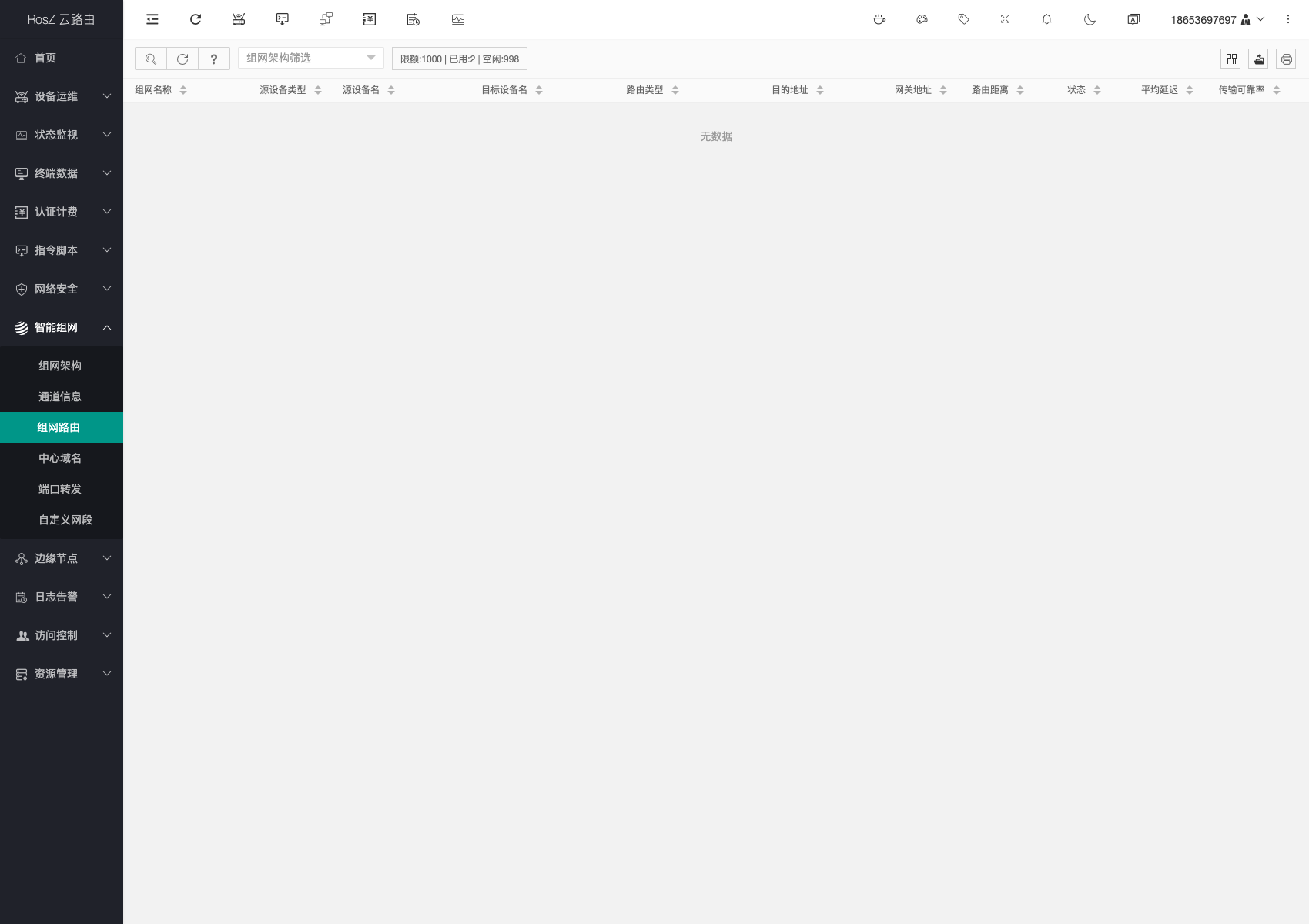

组网路由
组网路由页面显示组网中的路由信息，管理设备之间的路由规则。
路由信息
显示组网中的路由条目，包括：组网名称、源设备、目标设备、路由类型、目的地址、网关地址、路由距离等信息。
路由状态
显示每条路由的状态、延迟、可靠率、带宽、流量等实时数据。
同步状态
显示路由配置与设备的同步状态，确保路由规则正确下发。

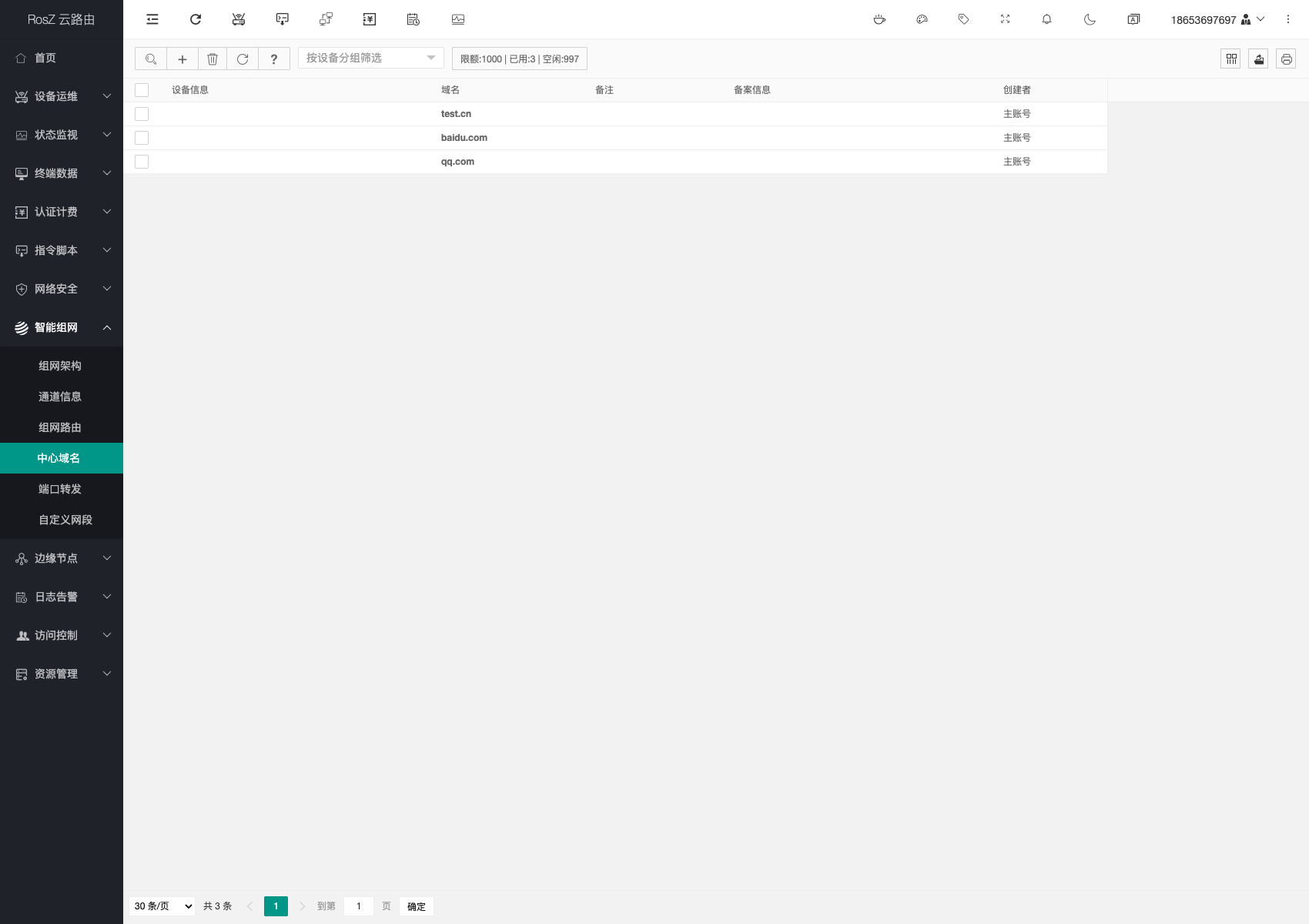

中心域名
中心域名页面用于配置组网中心节点的自定义域名，方便通过域名访问内网资源。
域名管理
可以为组网中心设备添加自定义域名，支持设置域名备注。页面显示域名与设备的绑定关系。
备案信息
系统会显示域名的备案信息，方便合规管理。
设备筛选
支持按设备分组筛选域名记录，快速定位特定设备的域名配置。

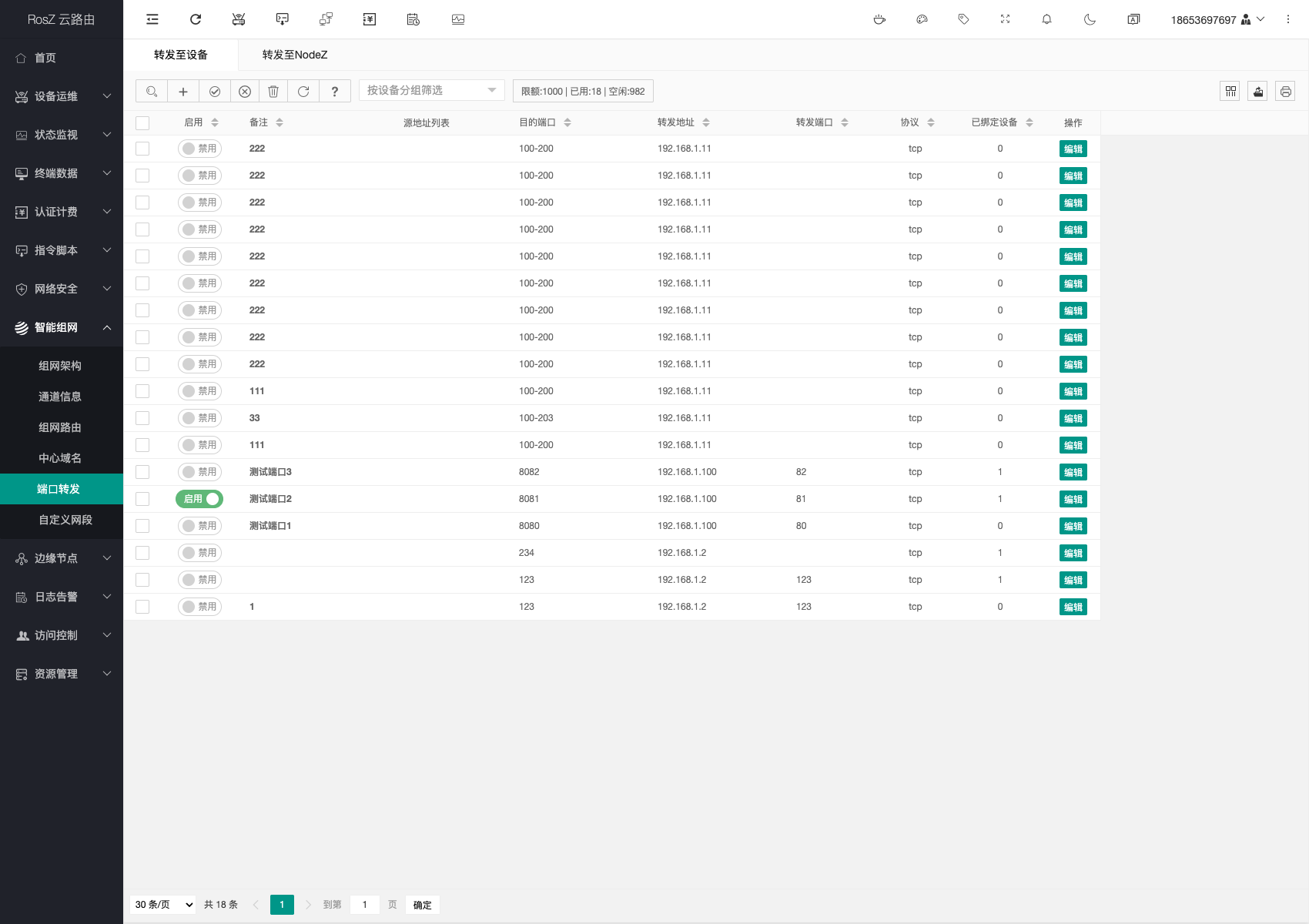

端口转发
端口转发页面用于配置通过组网访问内网服务的端口映射规则。
转发规则
每条规则显示：启用状态、备注、源地址列表、目的端口、转发地址、转发端口、协议类型、已绑定设备等信息。
转发类型
支持转发至设备和转发至NodeZ两种模式，根据网络架构选择合适的转发方式。
协议支持
支持TCP和UDP协议的端口转发，满足不同应用场景的需求。
批量操作
支持批量启用、禁用、删除转发规则，方便大量规则的管理。

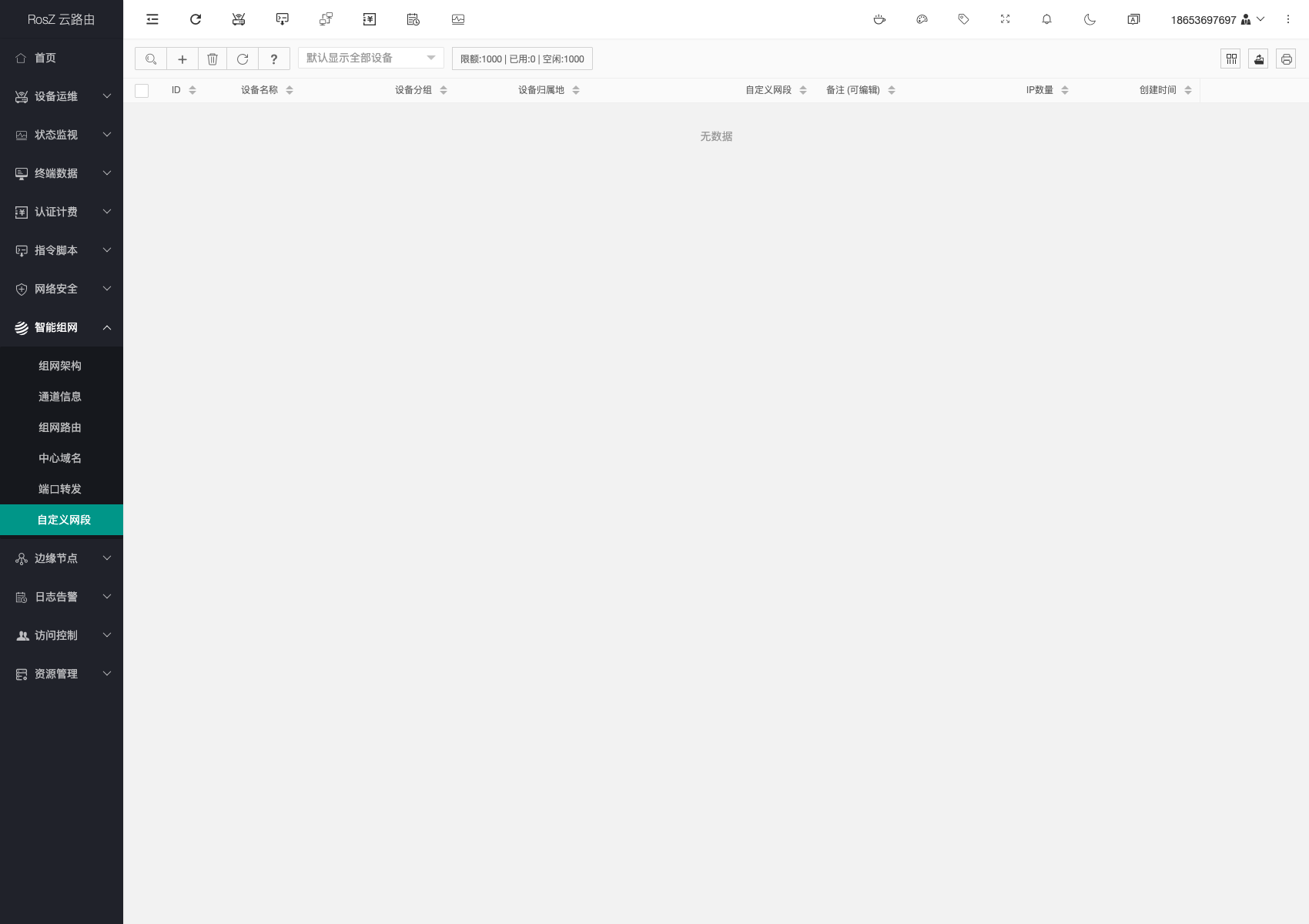

自定义网段
自定义网段页面用于为设备配置额外的网段信息，扩展组网的IP地址范围。
网段配置
可以为组网中的设备添加自定义网段，显示设备名称、设备分组、归属地、自定义网段、备注、IP数量等信息。
IP统计
自动计算自定义网段包含的IP地址数量，方便网络规划。
设备筛选
支持按设备筛选网段记录，查看特定设备的网段配置。
使用技巧
网络规划
创建组网前，建议先规划好网络架构，包括中心节点选择、接口网段分配、路由距离设置等，避免后续频繁调整。
性能监控
定期查看通道信息页面，关注通道的延迟和丢包率。当出现异常时，可以通过重新下发配置或启用自动修复来解决问题。
端口转发应用
合理使用端口转发功能，可以在保障安全的前提下实现远程访问内网服务，如远程桌面、内部Web应用等。
域名便捷访问
为常用的内网资源配置中心域名，通过域名而非IP地址访问，更加方便记忆和使用。
